AFHK-Getriebe­serie

AFHK-Getriebe­serie, Hypoidgetriebe

Technische Daten

  • Hypoid-Getriebe mit hohem Drehmoment
  • spezielle Ausführung für Dauerbetrieb (S1) oder zyklischen Betrieb (S5), siehe Auslegung Getriebe
  • schwarz beschichtetes Stahlgehäuse, Motoradapterflansch aus Aluminium
  • Ausgangswelle mit oder ohne Passfeder, mit Keilverzahnung (DIN5480) oder Hohlwelle
  • Schrägverzahnung
  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Struktur



AFHK-Getriebe­serie, Hypoidgetriebe

Datenblätter

Auslegung Getriebe

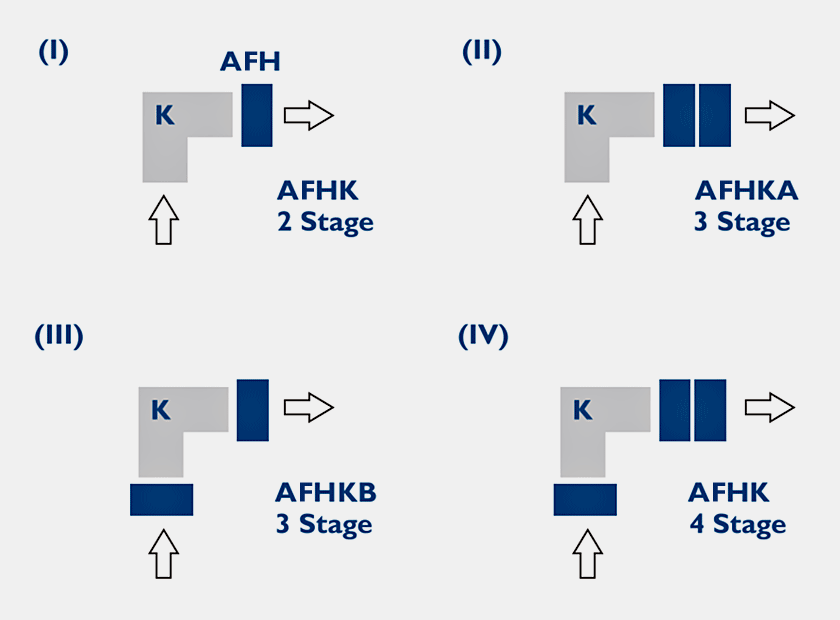

AFH (2-stufig)

Nenn-Abtriebsdrehmoment

T2N: 24 Nm – 3.340 Nm

Untersetzungen

2-stufig: 12 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100

Verdrehspiel

2-stufig: ≤ 2 Winkelminuten / ≤ 3 Winkelminuten

Wirkungsgrad

2-stufig: ≥ 94 %

Baugrößen

AFHK 060 / AFHK 075 / AFHK 100 / AFHK 140 / AFHK 180 / AFHK 210 / AFHK 240



AFHK (4-stufig)

Nenn-Abtriebsdrehmoment

T2N: 1.975 Nm – 3.800 Nm

Untersetzungen

4-stufig: 1.225 / 1.400 / 1.750 / 2.000 / 2.800 / 3.500 / 5.000 / 7.000 / 10.000

Verdrehspiel

4-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

4-stufig: ≥ 90 %

Baugrößen

AFHK 240



AFHKA

Nenn-Abtriebsdrehmoment

T2N: 1.650 Nm – 3.800 Nm

Untersetzungen

3-stufig: 100 / 125 / 140 / 175 / 200 / 250 / 350 / 500 / 700 / 1.000

Verdrehspiel

3-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

3-stufig: ≥ 92 %

Baugrößen

AFHKA 240



AFHKB

Nenn-Abtriebsdrehmoment

T2N: 55 Nm – 3.345 Nm

Untersetzungen

3-stufig: 48 / 64 / 84 / 100 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 500 / 700 / 1.000

Verdrehspiel

3-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

3-stufig: ≥ 92 %

Baugrößen

AFHKB 075 / AFHKB 100 / AFHKB 140 / AFHKB 180 / AFHKB 210 / AFHKB 240



AFHKC

Nenn-Abtriebsdrehmoment

T2N: 60 Nm – 3.785 Nm

Untersetzungen

2-stufig: 4 / 5 / 7 / 8 / 10

Verdrehspiel

2-stufig: ≤ 2 Winkelminuten / ≤ 3 Winkelminuten

Wirkungsgrad

2-stufig: ≥ 95 %

Baugrößen

AFHKC 060 / AFHKC 075 / AFHKC 100 / AFHKC 140 / AFHKC 180 / AFHKC 210 / AFHKC 240
